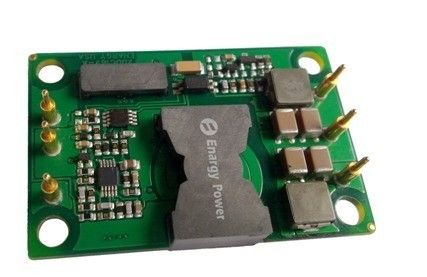

Điện công nghiệp Cung cấp 50W Output ± 18V / 1.4A XD50-24DB18-POC
Các tính năng chính
Công suất ra: 50W
phạm vi đầu vào rộng: 18-36VDC
hiệu suất chuyển đổi cao: lên đến 90%
tần số hoạt động cố định
Cách ly điện áp: 1500V
Enable (Bật / Tắt) Kiểm soát
Đầu ra quá điện áp bảo vệ
Đầu ra quá tải bảo vệ
chế độ Hiccup bảo vệ ngắn mạch
Hơn nhiệt độ bảo vệ
Đầu vào điện áp dưới lock-out
Tổng quan về sản phẩm
Những chuyển đổi module DC-DC sử dụng công nghệ xử lý năng lượng, kiểm soát và đóng gói tiên tiến để cung cấp hiệu suất, tính linh hoạt, độ tin cậy và hiệu quả chi phí của một thành phần năng lượng trưởng thành. chuyển đổi tần số cao cung cấp mật độ năng lượng cao với tiếng ồn thấp và hiệu quả cao.
Đặc Electric
đặc tính điện áp dụng trong phạm vi hoạt động đầy đủ của điện áp đầu vào, đầu ra tải và nhiệt độ môi trường xung quanh, trừ khi có quy định khác.
Xếp hạng tối đa tuyệt đối
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Điện áp đầu vào | 40 | Vdc | Liên tục, không điều hành | ||
38 | Vdc | Liên tục, điều hành | |||
40 | Vdc | Hoạt động bảo vệ tạm thời, <100ms | |||
điện áp cách ly | 2000 | Vdc | Đầu vào đến đầu ra | ||
Nhiệt độ hoạt động | -40 | 100 | ℃ | ||
nhiệt độ bảo quản | -55 | 115 | ℃ | ||
Kích hoạt tính năng để -Vin áp | -0.5 | 15 | Vdc |
Đặc điểm đầu vào
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Dải điện áp đầu vào | 18 | 24 | 36 | Vdc | Liên tiếp |
Dưới áp Lockout | 17,0 | 17.5 | 18.0 | Vdc | Rẽ - Trên ngưỡng |
16.0 | 16.5 | 17,0 | Vdc | Rẽ - Tắt ngưỡng | |
Hiện tại đầu vào tối đa | 3.2 | Một | Đầy tải, Min. đầu vào | ||
hiệu quả | 90 | % | |||
Đề nghị Điện dung đầu vào bên ngoài | 100 | UF | ESR 0.1-0.2Ω tiêu biểu | ||
Không-Load Input Power | 0.2 | W |
Đặc sản
Tham số | min | typ | Max | Các đơn vị | Ghi chú | |
Output Phạm vi điện áp | 17,82 | 18,00 | 18,18 | Vdc | ||
-17,28 | -18,00 | -18,72 | Vdc | |||
Output Phạm vi hiện tại | 0.14 | 1.4 | Một | + 18V | ||
0.14 | 1.4 | Một | - 18V | |||
Quy chế dòng | + 18V | ± 1 | % Vout | dòng thấp đến dòng cao; hết chỗ | ||
- 18V | ± 4 | % Vout | ||||
Quy định tải | + 18V | ± 1 | % Vout | Min tải đến đầy tải; đầu vào danh định, | ||
- 18V | ± 4 | % Vout | ||||
Ripple (RMS) | + 18V | 50 | mV | Băng thông 20 MHz. đầu ra với 10uF tụ điện và 0.1uF tụ gốm tại đánh giá đầy đủ hiện tại. | ||
- 18V | 50 | |||||
Tiếng ồn (Peak-to-Peak) | + 18V | 60 | mV | |||
- 18V | 60 | |||||
Đầu ra tối đa Cap. | 2200 | μF | ± 18V |
Đặc điểm đáp ứng động
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Thay đổi ở đầu ra hiện tại (Di / dt = 0.1A / chúng tôi) | 300 | mV | 25% ~ 50% ~ 25%, 50% ~ 75% ~ 50% Iout1 | ||
Thay đổi ở đầu ra hiện tại (Di / dt = 0.1A / chúng tôi) | 300 | mV | 25% ~ 50% ~ 25%, 50% ~ 75% ~ 50% Iout2 | ||
Thay đổi ở đầu ra hiện tại (Di / dt = 0.5A / chúng tôi) | 400 | mV | 25% ~ 50% ~ 25%, 50% ~ 75% ~ 50% Iout1 | ||
Thay đổi ở đầu ra hiện tại (Di / dt = 0.5A / chúng tôi) | 400 | mV | 25% ~ 50% ~ 25%, 50% ~ 75% ~ 50% Iout2 | ||
Cài đặt thời gian | 300 | uS | Để trong vòng 1% Vout nom. | ||
Turn-trên Thời gian | 15 | Cô | Hết chỗ; Vout = 90% nom, ± 18V | ||
Shut xuống thời gian mùa thu | 0.2 | Cô | Hết chỗ; Vout = 10% nom, ± 18V | ||
vượt qua điện áp đầu ra | 5 | % Vout | ± 18V |
Đặc điểm chức năng
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
chuyển đổi Tần số | 180 | 200 | 230 | KHz | giai đoạn điều chỉnh và giai đoạn cách ly |
Kích hoạt tính năng Nguồn hiện tại | 1 | mA | |||
Kích hoạt tính (On - Tắt Control) tích cực logic | 1.0 | 14.0 | Vdc | On-Control, cao logic hoặc nổi | |
-0.5 | 0.3 | Vdc | Tắt-Control, Logic thấp |
Hàng rào Đặc điểm
Tham số | min | Kiểu | Max | Các đơn vị | Ghi chú |
Over-Voltage Protection | 120 | % Vout1 | Loại: Chế độ điện áp-Limit tải tối thiểu ở mức điện áp ngõ vào | ||
120 | % Vout2 | ||||
Over-Load Protection | 120 | % Iout1 | Loại: hiện tại-Mode, ở điện áp đầu vào rated, Pulse bởi xung Giới hạn hiện tại Threshold,% Xếp hạng Load. | ||
120 | % Iout2 | ||||
Ngắn - Bảo vệ mạch | 65 | mΩ | Loại: Hiccup Mode, phi chốt, Auto-Recovery; ngắn mạch kháng | ||
65 | mΩ | ||||
Over-Nhiệt độ bảo vệ | 125 | ℃ | Loại: Non-chốt, Auto-Recovery; Threshold, PCB Nhiệt độ | ||
25 | ℃ | trễ |
Đặc Isolation
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Điện áp cách ly | 1500 | Vdc | Input Output | ||
Kháng Isolation | 100 | MΩ | Tại 500VDC để kiểm tra nó khi áp suất khí quyển và RH là 90% | ||
Cách ly dung | 1000 | pF |
Đặc điểm chung
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Cân nặng | 25 | g | |||
MTBF (tính toán) | 1 | MHrs | 80% tải, 40 ℃ Tạ |
Đặc điểm môi trường
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Nhiệt độ hoạt động | -55 | +100 | ℃ | Mở rộng, nhiệt độ cơ sở PCB | |
nhiệt độ bảo quản | -55 | 125 | ℃ | ở xung quanh | |
Hệ số nhiệt độ | ± 0.02 | % / ℃ | |||
Độ ẩm | 95 | % RH | Độ ẩm tương đối, không - ngưng tụ |
Tuân thủ các tiêu chuẩn
Tham số | Ghi chú |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
Kim ngọn lửa Test (IEC 695-2-2) | |
IEC 61000-4-2 |
Outline Cơ
pin Chỉ định
Pin số | Tên | Chức năng |
1 | cho phép | TTL đầu vào để chuyển đổi và tắt, tham chiếu đến Vin (-), với nội kéo lên. |
2 | Vin (-) | điện áp đầu vào tiêu cực |
3 | Vin (+) | điện áp đầu vào tích cực |
4 | Vout (+) | điện áp đầu ra tích cực |
5 | com | com |
6 | Vout (-) | điện áp đầu ra tiêu cực |
