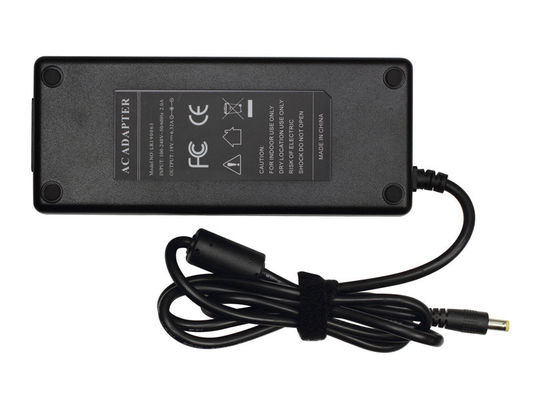

19V 6.32A Switching AC / DC Power Adapter, AC Adapter máy tính

19V 6.32A Switching AC / DC Power Adapter, AC Adapter máy tính

19V 6.32A Switching AC / DC Power Adapter Với chất lượng cao

Đặc điểm kỹ thuật:

1 SỰ MIÊU TẢ:

Mục đích của tài liệu là để xác định các yêu cầu chức năng của một nguồn cung cấp năng lượng chuyển đổi 120W.

2 ĐẶC INPUT:

2.1 Điện áp đầu vào:

Điện áp định mức: 100 ~ 240VAC

Biến Range: 90-264Vac

2.2 Tần số vào:

Tần số định mức: 50 / 60Hz

Biến Tần số: 47-63Hz

2.3 Đầu vào hiện tại:

2.0Amps tối đa tại bất kỳ điện áp đầu vào và đánh giá, DC đầu ra đánh giá tải.

2.4 xâm nhập hiện tại:

120 đầu Amps Max Lạnh tại 240VAC đầu vào, với tải rated và 25 ℃ môi trường xung quanh

2,5 Ac rò rỉ hiện tại:

0.75mA Max At240Vac đầu vào

3 ĐẶC OUTPUT:

Sản lượng 3,1 điện

3.2 tải kết hợp / Quy chế dòng

3.3 Ripple và tiếng ồn:

Dưới điện áp danh định và tải trọng danh nghĩa, những gợn sóng và tiếng ồn như sau khi đo với Max băng rộng 20MHz và Parallel 47uF / 0.1uF, chuyền ngang được kết nối tại điểm thử nghiệm.

Điện áp Ripple và tiếng ồn (Max.)

+ 12Vdc 190mV pp

3.4 Bật chậm trễ thời gian:

3Second Max tại 115Vac đầu vào và đầu ra tải Max

3.5 tăng thời gian:

40 mS Max tại 115Vac đầu vào và đầu ra tải Max

3.6 Giữ up thời gian:

5 mS Min tại 115Vac đầu vào và đầu ra Max tải

3.7 Hiệu quả:

80% Min, Tại 115 điện áp đầu vào / 230Vac, 1 / 4,1 / 2,3 / 4 và hiệu suất trung bình tính toán tải trọng đầy đủ.

4 BẢO VỆ CHỨC NĂNG:

4.1 thử nghiệm ngắn mạch:

Việc cung cấp điện sẽ được tự động hồi phục khi lỗi ngắn mạch loại bỏ.

4.2 Qua Bảo vệ hiện tại:

Việc cung cấp điện sẽ được tự động phục hồi khi qua lỗi hiện hành loại bỏ.

4.3 Qua Bảo vệ hiện tại:

Việc cung cấp điện sẽ tự động phục hồi khi lỗi xóa 120% ~ 170%.

5 REQUIREMET MÔI TRƯỜNG:

Nhiệt độ 5.1 điều hành:

0 ℃ đến 40 ℃, đầy đủ tải, hoạt động bình thường

5.2 Nhiệt độ lưu trữ: -20 ℃ đến 80 ℃ Với gói

5.3 Độ ẩm tương đối:

5% (0 ℃) ~ 90% (40 ℃) RH, 72 giờ, đầy đủ tải, điều hành bình thường.

5.4 Rung:

1) Hệ điều hành: IEC 721-3-3 3M3

5 ~ 9Hz, A = 1.5mm

(9 ~ 200Hz, Gia tốc 5m / S2)

2) Giao thông vận tải:

IEC 721-3-2 2M2

5-9Hz, A = 3,5 mm

9 ~ 200Hz, Gia tốc = 5m / S2

200 ~ 500Hz, Gia tốc = 15m / S2

3) Axes, 10 chu kỳ mỗi trục.

Không có thiệt hại vĩnh viễn có thể xảy ra trong quá trình thử nghiệm.

SAMPLE có để khôi phục lại tình trạng ban đầu của nó sau khi điện tắt / mở.

5,5 rơi Đóng gói:

1M cho tường loại và 760mm cho các loại máy tính để bàn được mô tả như trên gắn kết.

Các bề mặt nằm ngang gồm gỗ cứng ít nhất 13mm dày, đặt trên hai lớp gỗ dán mỗi 19mm đến 20mm dày, tất cả các hỗ trợ trên một bê tông hoặc sàn không đàn hồi tương đương.

6 AN TOÀN YÊU CẦU:

6.1 An toàn: phù hợp với TUV / GS- (EN60950-1), CCC- (GB4943) AS / NZS: 60950-1, UL / hoá (UL60950-1)

6.2 / điện môi SỨC MẠNH Hi-Pot:

Tiểu học đến Trung học: 1500Vac / 3.5mA / 60 giây (3 giây cho sản xuất) hoặc 2121Vdc / 3.5mA / 60 giây (3 giây cho sản xuất)

Kháng 6.3 Cách điện:

20MΩ phút. ở tiểu học đến trung học thêm một bài kiểm tra điện áp 500VDC

6.4 rò rỉ hiện tại

0.75mAmax. tại 264Vac / 50Hz

6,5 EMI TIÊU CHUẨN Meets Ranh giới

1) Quy tắc .Fcc part15 lớp B

2) Quy tắc lớp .EN55022 B

3) GB9254-1998, GB17625.1-2003

7 YÊU CẦU CƠ:

7.1 Enclosure:

Kích thước cung cấp điện: L170 x W72 x H41.5mm;

7.2 Kết nối đầu vào:

IEC-320-C14

số 8 DÂY

9 NHÃN
