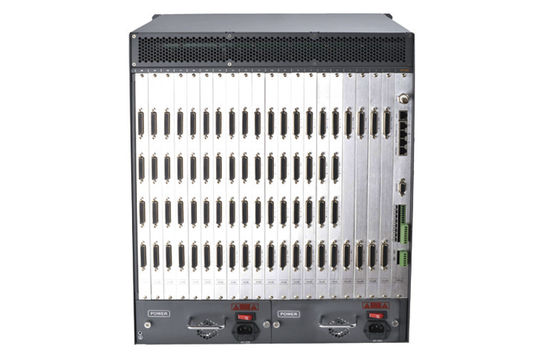

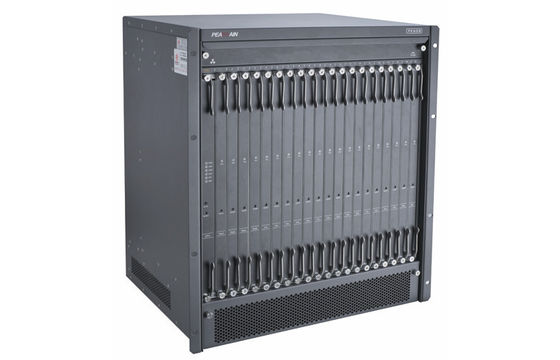

512x64 CE UL được phê duyệt CCTV Bộ chuyển mạch ma trận video tương tự cho hệ thống ma trận video

Liên lạc

Liên lạc

RS-422, RS-485, RS-232, TCP / IP

Tốc độ truyền

19200 bit / s, 9600 bit / s, 4800 bit / s, 2400 bit / s, v.v.

Giao diện

Đầu nối RS-422 RJ45 (song công)

Đầu nối RS-232 RJ45

Đầu nối 3 chân 3,81 RS-485 (bán song công)

Cấu hình hệ thông

Người dùng hệ thống

255

Năng lực hệ thống

Khoang ma trận chính: đầu vào 512 kênh / đầu ra 64 kênh

Đầu vào tối đa: đầu vào 608ch / đầu ra 8ch

Tối đa sau khi mở rộng: đầu ra 50000ch / đầu ra 512ch

Giá trị mã hóa logic: 999999 đầu vào / 2048 đầu ra

Công suất báo động

50000

Hiển thị trên màn hình

Tiêu đề máy ảnh: 32 ký tự tiếng anh

Toàn màn hình: 16 dòng, ký tự tiếng anh 42 hàng

Tính cách

Tiếng Trung / tiếng Anh / Latinh / Kirin

Thời gian bộ nhớ tắt nguồn

10 năm

Băng hình

Đầu vào video

Tín hiệu tổng hợp 1Vp-p / 75Ω

Đầu ra video

Tín hiệu tổng hợp 1Vp-p / 75Ω

Tỷ lệ tín hiệu trên nhiễu

> 60dB (không trọng lượng)

> 70dB (có trọng số)

Kênh Băng thông

5Hz ～ 8MHz (1Vp-p với bộ lọc)

20MHz (1Vp-p, -3dB không có bộ lọc)

65MHz (20mVp-p, -3dB không có bộ lọc)

Tăng chèn

<0,2dB

Tăng chênh lệch

<1,0%

Pha vi sai

<1,1 °

Đặc tính tần số

<1,0dB (5,8MHz)

Nhiễu xuyên âm kênh lân cận

<-55dB (PAL: 4,43MHz / NTSC: 3,58MHz)

Cách ly kênh liền kề

> 50dB (PAL: 4,43MHz / NTSC: 3,58MHz)

Biến dạng dạng sóng thời gian dòng

<1,0%

Thời gian chuyển đổi điển hình

20ms (Thông thường)

Đặc điểm điện từ

Nguồn cấp

100 ～ 240VAC 50 / 60Hz Thích ứng

Sự tiêu thụ năng lượng

160W

Thông số kỹ thuật cơ

Cân nặng

35KG (Công suất đầy đủ)

Kích thước cài đặt

484mm (Chiều rộng) × 366.0mm (Chiều sâu) × chiều cao 532.6mm (12U)

Giá đỡ

Khung gầm tiêu chuẩn EIA 19 ''

Thông số kỹ thuật môi trường

Nhiệt độ hoạt động

-10 ～ + 55 ℃

Độ ẩm hoạt động

0 ～ 90% RH (Không ngưng tụ)
