Công viên Gaoxin công nghiệp, Guangming New Zone, thành phố Thâm Quyến, tỉnh Quảng Đông, Trung Quốc | Angelwang66@126.com |
Nguồn gốc: | Trung Quốc |
Hàng hiệu: | LT Circuit |
Chứng nhận: | UL E354810,SGS |
Số lượng đặt hàng tối thiểu: | MOQ KHÔNG |
---|---|
Giá bán: | Negotiable |
chi tiết đóng gói: | 20pcs/chân không túi + xuất khẩu đóng gói |
Thời gian giao hàng: | 5-12Days |
Điều khoản thanh toán: | T/T, OA, thư tín dụng, Western Union |
Khả năng cung cấp: | Mười ngàn vuông mét/tháng |
Điểm nổi bật: | Nhôm dựa trên pcb,nhôm lõi pcb |
---|

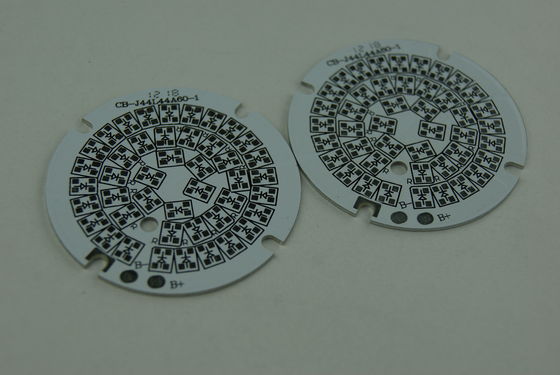

Car / Power / Audio Đa lớp Nhôm Dựa PCB MCPCB cho Exchange Converter
Single Layer Metal Core PCB
MCPCB đơn lớp đơn bao gồm một cơ sở kim loại (thường là nhôm hoặc hợp kim đồng), lớp điện môi (không dẫn điện), lớp mạch đồng, các thành phần IC và mặt nạ hàn.
Vật liệu điện môi prepreg cung cấp khả năng truyền nhiệt tuyệt vời từ lá và các thành phần cho tấm cơ sở, trong khi duy trì sự cách điện tuyệt vời. Các tấm nhôm / đồng cơ bản cho bề mặt cơ khí một mặt, và phân phối và truyền nhiệt sang tản nhiệt, bề mặt gắn hoặc trực tiếp vào không khí xung quanh.
MCPCB lớp đơn có thể được sử dụng với các bộ phận gắn trên bề mặt và các thành phần dây và mạch, và cung cấp điện trở nhiệt thấp hơn FR4 PWB. Lõi kim loại cung cấp chi phí thấp hơn chất nền gốm, và cho phép các khu vực lớn hơn nhiều so với các chất nền gốm.
Hai lớp kim loại lõi PCB
Hai lớp MCPCB bao gồm hai lớp dây dẫn bằng đồng, đặt chúng trên cùng một lõi kim loại (thường là nhôm, đồng hoặc hợp kim sắt). Cơ sở kim loại nằm dưới đáy của MCPCB, khác với MCPCB hai mặt (hai lớp đồng được đặt ở mỗi bên của lõi kim loại tương ứng) và bạn chỉ có thể chứa SMD ở phía trên.
Khác với MCPCB lớp đơn, MCPCB 2 lớp đòi hỏi một bước ép thêm để laminate tấm dẫn nhiệt truyền và lõi kim loại (còn được gọi là đế kim loại) với nhau.
So với FR4 thông thường, cấu trúc này đòi hỏi nhiều công nghệ hơn và kinh nghiệm về lớp hai lớp cùng với lõi kim loại.
Các bước xử lý của MCPCB với cơ sở kim loại nhúng vào PCB tương đối phức tạp vì cần phải cắm lỗ sau khi khoan sơ bộ trên đế kim loại để cô lập nó từ mạch.
Thép lõi kép đôi
Nó cũng có hai lớp dẫn đồng như MCPCB đôi lớp , nhưng lõi kim loại ở giữa hai dây dẫn, do đó, có dây dẫn (dấu vết) trên cả hai mặt của lõi kim loại, và đã được kết nối với nhau bởi Vias. Vì vậy, chúng tôi đặt tên nó là "hai bên MCPCB", và bạn có thể cư trú SMD trên cả trên và dưới.
Khác với MCPCB một lớp, MCPCB hai mặt cũng đòi hỏi một bước ép bổ sung để laminate tấm laminat dẫn nhiệt hình ảnh và lõi kim loại (còn được gọi là đế kim loại) với nhau. Nhưng đôi khi, một số nhà cung cấp nguyên liệu thô bằng kim loại sẽ cung cấp nguyên liệu đã được ép.
So với FR4 thông thường, cấu trúc này đòi hỏi nhiều công nghệ hơn và kinh nghiệm về lớp hai lớp cùng với lõi kim loại.
Nhiều lớp kim loại lõi PCB
Cũng giống như FR4 PCB, chúng ta cũng có thể làm cho bảng với hơn 2 lớp dấu vết và chúng tôi đặt tên nó là " Multi Layers MCPCB ". Cấu trúc tương tự với FR4 Multi Layers, nhưng nó phức tạp hơn nhiều để tạo ra.
Bạn có thể thêm nhiều thành phần vào bảng, đưa tín hiệu và lớp mặt đất vào các lớp riêng biệt, để đạt được hiệu năng tốt hơn trong hoạt động điện.
So với FR4 thông thường, cấu trúc này đòi hỏi nhiều công nghệ hơn và kinh nghiệm về lớp phủ của hơn hai lớp cùng với lõi kim loại và chi phí cao hơn nhiều so với 2 lớp MCPCBor hai mặt MCPCB.
Áp dụng MCPCB
Đèn LED: Dòng cao LED, Spotlight, cao hiện PCB
Thiết bị điện công nghiệp: bóng bán dẫn công suất cao, mảng bóng bán dẫn, mạch ngõ ra push-pull hoặc totem (to tem cực), relay trạng thái rắn, trình điều khiển động cơ xung, động cơ Bộ khuếch đại máy tính (bộ khuếch đại hoạt động cho serro-motor) Thiết bị thay đổi (Inverter)
Ô tô: thiết bị kích hoạt, bộ điều chỉnh công suất, bộ chuyển đổi, bộ điều khiển công suất, hệ thống quang học biến thiên
Công suất: bộ điều chỉnh điện áp, bộ điều chỉnh chuyển đổi, bộ chuyển đổi DC-DC
Viêm khớp: trình điều khiển máy in, bề mặt hiển thị điện tử lớn, đầu in nhiệt
Âm thanh: bộ khuếch đại đầu vào - đầu ra, bộ khuếch đại cân bằng, bộ khuyếch đại lá chắn trước, bộ khuyếch đại âm thanh,
Khác: Tấm cách nhiệt bán dẫn, mảng IC, mảng điện trở, chip vận chuyển Ics, tản nhiệt, chất nền pin mặt trời, thiết bị làm lạnh bán dẫn
Lợi thế:
1. Nhôm PCB & Nhà máy sản xuất LED PCB trực tiếp
2. Nhôm PCB & LED PCB Có hệ thống kiểm soát chất lượng toàn diện
3. Nhôm PCB và LED PCB tốt giá
4. Nhôm PCB và LED PCB nhanh chóng chuyển thời gian giao hàng từ 48 giờ.
5. Nhôm PCB và LED PCBcertification (ISO / UL E354810 / RoHS).
6. 8 năm kinh nghiệm trong xuất khẩu dịch vụ
7. Nhôm PCB & LED PCB không có MOQ.
8. PCB có chất lượng cao. Kiểm tra thông qua ANAO (Automated Optical Inspection), QA / QC, bay xốp, Etesting
vật chất
Vật liệu cơ bản nhôm của chúng tôi : bergquist (usa), Polytronics (Đài Loan), totking (china), vv. Độ dẫn nhiệt từ 1W / mK đến 8 W / mK Chịu được điện áp từ 2KV đến 8KV có thể giúp chúng ta đáp ứng nhu cầu của khách hàng cũng như giảm chi phí mua hàng.
Khả năng
Lớp: 1-4 lớp
Chất liệu cơ bản: Nhôm / Đồng / Hợp kim sắt
Độ dẫn nhiệt (dielectrial layer): 0.8, 1.5, 2.0, 3.0 W / mK
Điện áp chịu được: 2000-8000V
Độ dày của tấm: 0.5mm ~ 3.0mm (0.02 "~ 0.12")
Độ dày đồng: 0,5 OZ, 1,0 OZ, 2,0 OZ, 3,0 OZ, đến 6 OZ
Vạch ra: Định tuyến, đấm, V-Cut
Mặt dây hàn: Trắng / Đen / Xanh / Xanh / Đỏ, Taiyo PSR4000 trắng
Chú thích / Màu màn che: Màu đen / Trắng
Hoàn thiện bề mặt: Immersion Gold, HASL, OSP
Kích thước bảng tối đa: 600 * 1200mm (23,62 "* 47,24")
Đóng gói: Túi hút chân không
Mẫu L / T: 4 ~ 6 Ngày
