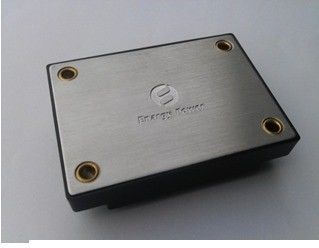

Industrial Power Supply 40W Output 12V / 3.33A XX40-24S12-PEC

Các tính năng chính

Công suất ra: 40W

phạm vi đầu vào rộng: 18-36VDC

hiệu suất chuyển đổi cao: lên đến 90%

quy định dòng ± 1%

Tải quy định mức ± 1%

tần số hoạt động cố định

Cách ly điện áp: 1,500V

Enable (Bật / Tắt) Kiểm soát

Đầu vào điện áp dưới lock-out

điện áp đầu ra cắt: ± 8% Vout

Tổng quan về sản phẩm

Những chuyển đổi module DC-DC sử dụng công nghệ xử lý năng lượng, kiểm soát và đóng gói tiên tiến để cung cấp hiệu suất, tính linh hoạt, độ tin cậy và hiệu quả chi phí của một thành phần năng lượng trưởng thành. chuyển đổi tần số cao cung cấp mật độ năng lượng cao với tiếng ồn thấp và hiệu quả cao.

Đặc Electric

đặc tính điện áp dụng trong phạm vi hoạt động đầy đủ của điện áp đầu vào, đầu ra tải và nhiệt độ tấm cơ sở, trừ khi có quy định khác. Tất cả các nhiệt độ tham khảo nhiệt độ hoạt động tại các trung tâm của tấm cơ sở.

Xếp hạng tối đa tuyệt đối

Tham số

min

typ

Max

Các đơn vị

Ghi chú

Điện áp đầu vào

50

Vdc

Liên tục, không điều hành

40

Vdc

Liên tục, điều hành

50

Vdc

Hoạt động bảo vệ tạm thời, <100ms

điện áp cách ly

2000

Vdc

Đầu vào đến đầu ra

Nhiệt độ hoạt động

-40

100

nhiệt độ baseplate

nhiệt độ bảo quản

-55

115

Đặc điểm đầu vào

Tham số

min

typ

Max

Các đơn vị

Ghi chú

Dải điện áp đầu vào

18

24

36

Vdc

Dưới áp Lockout

17,9

Vdc

Rẽ - Trên ngưỡng cửa, nửa tải

15.0

Vdc

Rẽ - Tắt ngưỡng, nửa tải

Hiện tại đầu vào tối đa

3.0

Một

Đầy tải, Min. đầu vào

hiệu quả

90

%

đầu vào danh định; hết chỗ

Đề nghị Điện dung đầu vào bên ngoài

100

UF

ESR 0.1-0.2Ω tiêu biểu

Đặc sản

Tham số

min

typ

Max

Các đơn vị

Ghi chú

Điện áp đầu ra Set điểm

11,88

12.00

12.12

Vdc

đầu vào danh định; nửa tải

Output Phạm vi điện áp

11,76

12.00

12,24

Vdc

Output Phạm vi hiện tại

0

3.33

Một

Quy chế dòng

± 1

%

dòng thấp đến dòng cao; hết chỗ

Quy định tải

± 1

%

Không tải đến đầy tải; đầu vào danh định

Quy chế nhiệt độ

± 0.02

% / ° C

Trong phạm vi nhiệt độ hoạt động

giới hạn hiện tại

3.5

6.5

Một

Điện áp đầu ra 90% danh nghĩa

Tiếng ồn (Peak-to-Peak)

120

mV

Đầu ra tối đa Cap.

3000

μF

Hết chỗ

Đặc điểm đáp ứng động

Tham số

min

typ

Max

Các đơn vị

Ghi chú

Thay đổi ở đầu ra hiện tại

(Di / dt = 0.1A / chúng tôi)

± 400

mV

50% đến 75% đến 50% Iout tối đa

Thay đổi ở đầu ra hiện tại

(Di / dt = 2.5A / chúng tôi)

± 400

mV

50% đến 75% đến 50% Iout tối đa

Cài đặt thời gian

300

uS

Để trong vòng 1% Vout nom.

vượt qua điện áp đầu ra

5

%

Đặc điểm chức năng

Tham số

min

typ

Max

Các đơn vị

Ghi chú

chuyển đổi Tần số

180

200

230

KHz

Điện áp đầu ra Trim

10

%

Trim Up, Trim Pin to (+) Vout.

số 8

%

Cắt Down, Trim Pin to Com,

Kích hoạt tính năng Nguồn hiện tại

1

mA

Kích hoạt tính (On - Tắt Control) tích cực logic

1

15

Vdc

On-Control, cao logic hoặc nổi

-0.5

0.3

Vdc

Tắt-Control, Logic thấp

Ngắn - Bảo vệ mạch

10

Loại: Hiccup Mode, Auto Recovery, ngắn mạch kháng

Đặc Isolation

Tham số

min

typ

Max

Các đơn vị

Ghi chú

Điện áp cách ly

1.500

Vdc

Input Output, 1mA

1500

Vdc

Input baseplate, 1mA

500

Vdc

Đầu ra cho baseplate, 1mA

Kháng Isolation

100

Tại 500VDC để kiểm tra nó khi áp suất khí quyển và RH là 90%

Cách ly dung

1000

pF

Đặc điểm môi trường

Tham số

min

typ

Max

Các đơn vị

Ghi chú

Nhiệt độ hoạt động

-40

+100

Mở rộng, nhiệt độ baseplate

nhiệt độ bảo quản

-55

115

ở xung quanh

Hệ số nhiệt độ

± 0.02

% / ℃

Độ ẩm

20

96

% RH

Độ ẩm tương đối, không - ngưng tụ

độ cao

3000

m

Đề xuất ứng dụng tiêu biểu

Hình 1: Đặc trưng mạch ứng dụng (đơn vị luận lý tiêu cực, kích hoạt vĩnh viễn).

vấn thiết kế

Giá trị

Spec.

C1 ~ C5

1uF

SMD1210-100V-X7R

C6

100nF

SMD1210-100V-X7R

C8 ~ C11

100nF

SMD2220-1000V-X7R

L1, L2

2.4uH

ACM1211-701-2PL-TL01

C7

470uF

tụ điện (100V)

C12

220uF

Điện điện phân (63V)

Outline Cơ

Ghi chú:

1. Tất cả các chân là 0.040 "(1.02mm) dia.

2. Dung sai: x.xx ± 0,02 (xx ± 0.5mm).

x.xxx ± 0.010 trong. (x.xx ± 0.25mm)

pin Chỉ định

Pin số

Tên

Chức năng

1

cho phép

TTL đầu vào để chuyển đổi và tắt, tham chiếu đến Vin (-), với nội kéo lên.

2

Vin (-)

điện áp đầu vào tiêu cực

3

Vin (+)

điện áp đầu vào tích cực

4

Vout (+)

điện áp đầu ra tích cực

5

com

điện áp đầu ra tiêu cực

6

tỉa

Đầu ra điện áp trim. Để lại pin TRIM mở cho điện áp đầu ra danh định.
