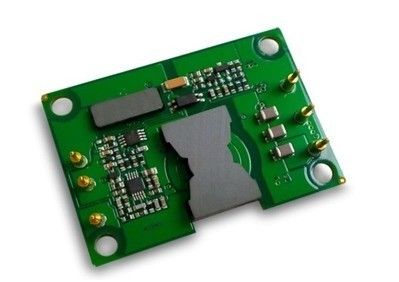

Công nghiệp 50Watt dc dc cô lập nguồn điện đầu ra 5V / 10A XD50-24S5-POCW

Công nghiệp 50Watt dc dc cô lập nguồn điện đầu ra 5V / 10A XD50-24S5-POCW

  • Công nghiệp 50Watt dc dc cô lập nguồn điện đầu ra 5V / 10A XD50-24S5-POCW
Công nghiệp 50Watt dc dc cô lập nguồn điện đầu ra 5V / 10A XD50-24S5-POCW
Thông tin chi tiết sản phẩm:
Place of Origin: China
Hàng hiệu: Enargy
Model Number: XD50-24S5-POCW
Thanh toán:
Minimum Order Quantity: 1pcs
Giá bán: Negotiation
Delivery Time: 1-8 Weeks
Payment Terms: Negotiation
Supply Ability: 15000Pcs/week
Tiếp xúc
Chi tiết sản phẩm
Điểm nổi bật:

công nghiệp dc dc chuyển đổi

,

cô lập nguồn điện

Điện công nghiệp Cung cấp 50W Output 5V / 10A XD50-24S5-POCW

Các tính năng chính

Công suất ra: 50W

phạm vi đầu vào rộng: 20-60VDC

hiệu suất chuyển đổi cao: lên đến 88%

quy định dòng ± 1%

Tải quy định mức ± 1%

tần số hoạt động cố định

Cách ly điện áp: 1500V

Enable (Bật / Tắt) Kiểm soát

Đầu ra quá tải bảo vệ

Output qua bảo vệ -voltage

chế độ Hiccup bảo vệ ngắn mạch

Đầu vào điện áp dưới lock-out

Đầu ra điện áp cắt: -8 ~ + 10% Vout

Tổng quan về sản phẩm

Những chuyển đổi module DC-DC sử dụng công nghệ xử lý năng lượng, kiểm soát và đóng gói tiên tiến để cung cấp hiệu suất, tính linh hoạt, độ tin cậy và hiệu quả chi phí của một thành phần năng lượng trưởng thành. chuyển đổi tần số cao cung cấp mật độ năng lượng cao với tiếng ồn thấp và hiệu quả cao.

Đặc Electric

đặc tính điện áp dụng trong phạm vi hoạt động đầy đủ của điện áp đầu vào, đầu ra tải và nhiệt độ môi trường xung quanh, trừ khi có quy định khác.

Xếp hạng tối đa tuyệt đối

Tham số

min

typ

Max

Các đơn vị

Ghi chú

Điện áp đầu vào

65

Vdc

Liên tục, không điều hành

60

Vdc

Liên tục, điều hành

65

Vdc

Hoạt động bảo vệ tạm thời, <100ms

điện áp cách ly

2000

Vdc

Đầu vào đến đầu ra

Nhiệt độ hoạt động

-40

100

PCB nhiệt độ

nhiệt độ bảo quản

-55

115

nhiệt độ môi trường xung quanh,

Kích hoạt tính năng để -Vin áp

-2

15

Vdc

Đặc điểm đầu vào

Tham số

min

typ

Max

Các đơn vị

Ghi chú

Dải điện áp đầu vào

20

24

60

Vdc

Liên tiếp

Dưới áp Lockout

19.0

19.5

19.9

Vdc

Rẽ - Trên ngưỡng

18.0

18.5

19.0

Vdc

Rẽ - Tắt ngưỡng

Hiện tại đầu vào tối đa

3.5

Một

Đầy tải, Min. đầu vào

hiệu quả

88

%

phân tán

2

6

W

không tải

Đề nghị Điện dung đầu vào bên ngoài

100

UF

ESR 0.1-0.2W tiêu biểu

Đặc sản

Tham số

min

typ

Max

Các đơn vị

Ghi chú

Điện áp đầu ra Set điểm

4.95

5.00

5.05

Vdc

đầu vào danh định; không tải

Output Phạm vi điện áp

4.90

5.00

5.10

Vdc

Output Phạm vi hiện tại

0

10

Một

Tiêu đề để giảm tải nhiệt

Quy chế dòng

± 0.2

± 1

%

dòng thấp đến dòng cao; hết chỗ

Quy định tải

± 0.2

± 1

%

Không tải đến đầy tải; đầu vào danh định

Quy chế nhiệt độ

± 0.02

% / ° C

Trong phạm vi nhiệt độ hoạt động

giới hạn hiện tại

12.5

Một

Điện áp đầu ra 90% danh nghĩa

Ngắn mạch hiện tại

10

20

Một

điện áp đầu ra <250 mV

Ripple (RMS)

15

mV

Băng thông 20 MHz.

Tiếng ồn (Peak-to-Peak)

75

mV

Đầu ra tối đa Cap.

4000

μF

Đặc điểm đáp ứng động

Tham số

min

typ

Max

Các đơn vị

Ghi chú

Thay đổi ở đầu ra hiện tại

(Di / dt = 0.1A / chúng tôi)

250

mV

50% đến 75% đến 50% Iout tối đa

Thay đổi ở đầu ra hiện tại

(Di / dt = 2.5A / chúng tôi)

250

mV

50% đến 75% đến 50% Iout tối đa

Cài đặt thời gian

300

uS

Để trong vòng 1% Vout nom.

Turn-trên chậm trễ Thời gian

5

Hết chỗ; Vin toVout = 90% nom.

vượt qua điện áp đầu ra

5

%

Đặc điểm chức năng

Tham số

min

typ

Max

Các đơn vị

Ghi chú

chuyển đổi Tần số

180

200

230

KHz

Điện áp đầu ra Trim

10

%

Trim Up,

số 8

%

Cắt giảm

Kích hoạt tính năng Nguồn hiện tại

1

mA

Kích hoạt tính (On - Tắt Control) tích cực logic

1

15

Vdc

On-Control, cao logic hoặc nổi

-0.5

0.3

Vdc

Tắt-Control, Logic thấp

Ngắn - Bảo vệ mạch

65

Loại: Hiccup Mode, Auto Recovery, ngắn mạch kháng

Đầu ra quá tải bảo vệ

110

%

Output qua bảo vệ -voltage

110

130

%

không tải

Đặc Isolation

Tham số

min

typ

Max

Các đơn vị

Ghi chú

Điện áp cách ly

1.500

Vdc

Input Output

Kháng Isolation

100

Tại 500VDC để kiểm tra nó khi áp suất khí quyển và RH là 90%

Cách ly dung

1000

pF



Đặc điểm chung

Tham số

min

typ

Max

Các đơn vị

Ghi chú

Cân nặng

25

g

MTBF

1

MHrs

TR-NWT-000.332; 80% tải, 300LFM, 40 ℃ Tạ

Đặc điểm môi trường

Tham số

min

typ

Max

Các đơn vị

Ghi chú

Nhiệt độ hoạt động

-40

100

Mở rộng, nhiệt độ cơ sở PCB

nhiệt độ bảo quản

-55

115

ở xung quanh

Độ ẩm

20

95

% RH

Độ ẩm tương đối, không - ngưng tụ

Tuân thủ các tiêu chuẩn

Tham số

Ghi chú

MIL-STD-704

MIL-STD-1399

MIL-STD-810

UL / cUL60950

EN60950

GB4943

IEC 61000-4-2

Làn sóng điển hình và Curves

Hình 1. Hiệu quả VS. sản lượng hiện tại, Ta = 25 ℃

Figure2 điện tản VS. sản lượng hiện tại, Ta = 25 ℃

Figure3 đường cong Công suất ngõ ra giảm tải, ngõ vào, không khí chảy qua bộ chuyển đổi từ pin1 để pin3

Figure4 gợn Output & tiếng ồn

Figure5 hình ảnh nhiệt, đánh Vin, lưu lượng không khí qua bộ chuyển đổi từ pin1 để pin3, 200LFM, 25 ℃, đầy tải

Figure6 hình ảnh nhiệt, đánh Vin, lưu lượng không khí qua bộ chuyển đổi từ đầu vào đến đầu ra, 200LFM, 25 ℃, đầy tải

Figure7 điện áp đầu ra khởi động, đầy tải, 10ms / div, Ch1: Vout (2V / div), CH2: ON / OFF đầu vào (200mV / div)

Figure8 điện áp đầu ra tắt máy, đầy tải, 10ms / div, Ch1: Vout (2V / div), CH2: ON / OFF đầu vào (200mV / div)

Figure9 phản ứng động cho 25% bước tải (50% ~ 75% ~ 50%) và 0.1A / chúng tôi tốc độ quay

Figure10 phản ứng động cho 25% bước tải (50% ~ 75% ~ 50%) và 2.5A / chúng tôi tốc độ quay

Outline Cơ

Ghi chú:

1. Tất cả các chân là 0.040 "(1.02mm) dia. với 0.065 "(1.65mm) dia. Standoff vai.

2. Dung sai: x.xx ± 0,02 (xx ± 0.5mm).

x.xxx ± 0.010 trong. (x.xx ± 0.25mm)

pin Chỉ định

Pin số

Tên

Chức năng

1

cho phép

TTL đầu vào để chuyển đổi và tắt, tham chiếu đến Vin (-), với nội kéo lên.

2

Vin (-)

điện áp đầu vào tiêu cực

3

Vin (+)

điện áp đầu vào tích cực

4

Vout (+)

điện áp đầu ra tích cực

5

Vout (-)

điện áp đầu ra tiêu cực

6

tỉa

Đầu ra điện áp trim. Để lại pin TRIM mở cho điện áp đầu ra danh định.
