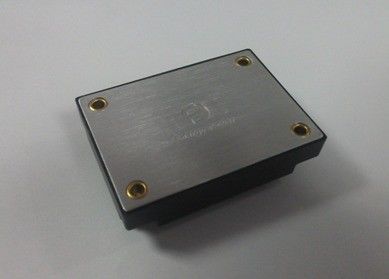

Industrial Power Supply 60W Output 24V / 2.5A XX60-24S24-PEC
Các tính năng chính
Công suất ra: 60W
phạm vi đầu vào: 18-36VDC
hiệu suất chuyển đổi cao: lên đến 92%
quy định dòng ± 1%
Tải quy định mức ± 1%
tần số hoạt động cố định
Cách ly điện áp: 1500V
Enable (Bật / Tắt) Kiểm soát
Đầu ra quá tải bảo vệ
chế độ Hiccup bảo vệ ngắn mạch
Đầu vào điện áp dưới lock-out
Đầu ra điện áp cắt: -8 ~ + 10% Vout
Tổng quan về sản phẩm
Những chuyển đổi module DC-DC sử dụng công nghệ xử lý năng lượng, kiểm soát và đóng gói tiên tiến để cung cấp hiệu suất, tính linh hoạt, độ tin cậy và hiệu quả chi phí của một thành phần năng lượng trưởng thành. chuyển đổi tần số cao cung cấp mật độ năng lượng cao với tiếng ồn thấp và hiệu quả cao.
Đặc Electric
đặc tính điện áp dụng trong phạm vi hoạt động đầy đủ của điện áp đầu vào, đầu ra tải và nhiệt độ tấm cơ sở, trừ khi có quy định khác. Tất cả các nhiệt độ tham khảo nhiệt độ hoạt động tại các trung tâm của tấm cơ sở.
Xếp hạng tối đa tuyệt đối
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Điện áp đầu vào | 40 | Vdc | Liên tục, không điều hành | ||
38 | Vdc | Liên tục, điều hành | |||
40 | Vdc | Hoạt động bảo vệ tạm thời, <100ms | |||
điện áp cách ly | 2000 | Vdc | Đầu vào đến đầu ra | ||
Nhiệt độ hoạt động | -40 | 100 | ℃ | ||
nhiệt độ bảo quản | -65 | 125 | ℃ | ||
Kích hoạt tính năng để -Vin áp | -0.5 | 15 | Vdc |
Đặc điểm đầu vào
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Dải điện áp đầu vào | 18 | 24 | 36 | Vdc | Liên tiếp |
Dưới áp Lockout | 17.5 | 17,9 | Vdc | Rẽ - Trên ngưỡng | |
15.0 | 16.5 | Vdc | Rẽ - Tắt ngưỡng | ||
Hiện tại đầu vào tối đa | 4.1 | Một | Đầy tải, Min. đầu vào | ||
hiệu quả | 90 | % | Xếp hạng điện áp đầu vào, tải trọng định mức | ||
Đề nghị Điện dung đầu vào bên ngoài | 100 | UF | ESR 0.1-0.2W tiêu biểu |
Đặc sản
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Điện áp đầu ra Set điểm | 23,76 | 24,24 | Vdc | đầu vào danh định; tải nửa; 25 ℃ | |
Output Phạm vi điện áp | 23,52 | 24.48 | Vdc | ||
Output Phạm vi hiện tại | 0 | 2.5 | Một | Tiêu đề để giảm tải nhiệt | |
Quy chế dòng | ± 0.02 | ± 1 | % | dòng thấp đến dòng cao; hết chỗ | |
Quy định tải | ± 0.02 | ± 1 | % | Không tải đến đầy tải; đầu vào danh định | |
giới hạn hiện tại | 2.75 | 4.50 | Một | Điện áp đầu ra 90% danh nghĩa | |
Ripple (RMS) | 30 | mV | đầu vào danh định; hết chỗ; băng thông 20 MHz | ||
Tiếng ồn (Peak-to-Peak) | 240 | mV | |||
Đầu ra tối đa Cap. | 1800 | μF | đầu vào danh định; hết chỗ | ||
Điện áp đầu ra Trim | ± 8 | % | đầu vào danh định; hết chỗ; 25 ° C |
Đặc điểm đáp ứng động
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Thay đổi ở đầu ra hiện tại (Di / dt = 0.1A / chúng tôi) | 480 | mV | 50% đến 75% đến 50% Iout tối đa | ||
Thay đổi ở đầu ra hiện tại (Di / dt = 2.5A / chúng tôi) | 480 | mV | 50% đến 75% đến 50% Iout tối đa | ||
Cài đặt thời gian | 300 | uS | Để trong vòng 1% Vout nom. | ||
vượt qua điện áp đầu ra | 5 | % |
Đặc điểm chức năng
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
chuyển đổi Tần số | 180 | 200 | 230 | KHz | giai đoạn điều chỉnh và giai đoạn cách ly |
Trim (Pin6) | Xem phần 6.2 Voltage Trim (Pin6) | ||||
Điện áp đầu ra Trim | số 8 | % | Trim Up, Trim Pin to (-) Vout. | ||
số 8 | % | Cắt Down, Trim Pin to (+) Vout. | |||
Kích hoạt tính (ON / OFF) Control (pin1) | Xem phần 6.1 | ||||
Kích hoạt tính năng điện áp Kích hoạt tính năng Nguồn hiện tại | 15 | Vdc | Kích hoạt tính năng pin nổi | ||
1 | mA | ||||
Kích hoạt tính (On - Tắt Control) tích cực logic | 1.0 | 15 | Vdc | On-Control, cao logic hoặc nổi | |
-0.5 | 0.3 | Vdc | Tắt-Control, Logic thấp | ||
Ngắn - Bảo vệ mạch | 10 | mΩ | Loại: Hiccup Mode, Auto Recovery, ngắn mạch kháng |
Đặc Isolation
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Điện áp cách ly | 1500 | Vdc | Input Output | ||
1500 | Vdc | Đầu vào cho cơ sở | |||
500 | Vdc | Đầu ra cho cơ sở | |||
Kháng Isolation | 100 | MΩ | Tại 500VDC để kiểm tra nó khi áp suất khí quyển và RH là 90% | ||
Cách ly dung | 1000 | pF |
Đặc điểm chung
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Cân nặng | 2.4 (68) | Oz (g) | encapsulated | ||
MTBF (tính toán) | 250 | KHrs | TR-NWT-000.332; 80% tải, 300LFM, 40 ℃ Tạ |
Đặc điểm môi trường
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Nhiệt độ hoạt động | -40 | +100 | ℃ | Mở rộng, nhiệt độ cơ sở PCB | |
nhiệt độ bảo quản | -55 | 115 | ℃ | ở xung quanh | |
Hệ số nhiệt độ | ± 0.02 | % / ℃ | |||
Độ ẩm | 20 | 95 | % RH | Độ ẩm tương đối, không - ngưng tụ |
Tuân thủ các tiêu chuẩn
Tham số | Ghi chú |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
Kim ngọn lửa Test (IEC 695-2-2) | thử nghiệm trên toàn bộ lắp ráp; Ban & nhựa thành phần UL94V-0 compliant |
IEC 61000-4-2 |
Đặc điểm kỹ thuật trình độ
Tham số | Ghi chú |
sự rung | quét 10-55Hz, 1 min./sweep, 120 quét cho 3 trục |
sốc Cơ | 100g phút, 2 giọt vào x và trục y, 1 giọt vào trục z |
Lạnh (hoạt động) | IEC60068-2-1 rao vặt |
nhiệt ẩm | IEC60068-2-67 Cy |
nhiệt độ xe đạp | -40 ° C đến 100 ° C, đoạn đường 15 ° C / phút., 500 chu kỳ |
Power / xe đạp nhiệt | Vin = min max, đầy tải, 100 chu kỳ |
thiết kế bên lề | Tmin-10 ° C đến Tmax + 10 ° C, 5 bước ° C, Vin = min max, 0-105% tải |
Cuộc sống thử | 95% đánh giá Vin và tải, đơn vị tại thời điểm giảm tải, 1000 giờ |
Solderability | IEC60068-2-20 |
Ứng dụng điển hình và thiết kế xem xét
Mạch ứng dụng tiêu biểu
Hình 1: Đặc trưng mạch ứng dụng (đơn vị luận lý tiêu cực, kích hoạt vĩnh viễn).
vấn thiết kế | Giá trị | Spec. |
C1 ~ C5 | 1uF | SMD1210-100V-X7R |
C6 | 100nF | SMD1210-100V-X7R |
C8 ~ C11 | 100nF | SMD2220-1000V-X7R |
L1, L2 | 2.4uH | ACM1211-701-2PL-TL01 |
C7 | 470uF | tụ điện (100V) |
C12 | 220uF | Điện điện phân (63V) |
Outline Cơ
Ghi chú:
1. Tất cả các chân khác là 0.040 "(1.02mm) dia.
2. Dung sai: x.xx ± 0,02 (xx ± 0.5mm).
x.xxx ± 0.010 trong. (x.xx ± 0.25mm)
pin Chỉ định
Pin số | Tên | Chức năng |
1 | cho phép | TTL đầu vào để chuyển đổi và tắt, tham chiếu đến Vin (-), với nội kéo lên. |
2 | Vin (-) | điện áp đầu vào tiêu cực |
3 | Vin (+) | điện áp đầu vào tích cực |
4 | Vout (+) | điện áp đầu ra tích cực |
5 | Vout (-) | điện áp đầu ra tiêu cực |
6 | tỉa | Đầu ra điện áp trim. Để lại pin TRIM mở cho điện áp đầu ra danh định. |
