Place of Origin: | China |
Hàng hiệu: | Enargy |
Model Number: | TF700-48S28-NOC |
Minimum Order Quantity: | 1pcs |
---|---|
Giá bán: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
Điểm nổi bật: | nguồn cung cấp điện công nghiệp,công nghiệp dc dc chuyển đổi |
---|

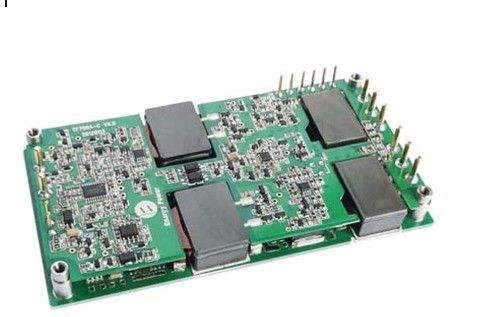

Điện công nghiệp Supply 700W Output 28V / 25A TF700-48S28-NOC
Các tính năng chính
Công suất ra: 700W
phạm vi đầu vào rộng: 36-72VDC
hiệu suất chuyển đổi cao: lên đến 93%
quy định dòng ± 1%
Tải quy định mức ± 1%
tần số hoạt động cố định
Cách ly điện áp: 1,500V
Enable (Bật / Tắt) Kiểm soát
Đầu ra quá tải bảo vệ
Sản lượng quá mức bảo vệ điện áp
chế độ Hiccup bảo vệ ngắn mạch
Hơn nhiệt độ bảo vệ
Đầu vào điện áp dưới lock-out
UL94V-0 ngọn lửa làm chậm giá
Tổng quan về sản phẩm
Những chuyển đổi module DC-DC sử dụng công nghệ xử lý năng lượng, kiểm soát và đóng gói tiên tiến để cung cấp hiệu suất, tính linh hoạt, độ tin cậy và hiệu quả chi phí của một thành phần năng lượng trưởng thành. chuyển đổi tần số cao cung cấp mật độ năng lượng cao với tiếng ồn thấp và hiệu quả cao.
Đặc Electric
· Đặc tính điện áp dụng trong phạm vi hoạt động đầy đủ của điện áp đầu vào, đầu ra tải và nhiệt độ tấm cơ sở, trừ khi có quy định khác. Tất cả các nhiệt độ tham khảo nhiệt độ hoạt động tại các trung tâm của tấm cơ sở.
Đặc điểm đầu vào
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Phạm vi áp đầu vào | 36 | 48 | 72 | Vdc | Liên tiếp |
Hiện tại đầu vào tối đa | 24 | Một | Đầy tải, Min. đầu vào | ||
Standby hiện tại đầu vào | 0.2 | Một | không tải | ||
hiệu quả | 92 | % | |||
Đề nghị Điện dung đầu vào bên ngoài | 470 | UF | ESR 0.1-0.2R |
Đặc sản
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Output Phạm vi điện áp | 27,72 | 28.00 | 28.28 | Vdc | |
Output Phạm vi hiện tại | 0 | 25 | Một | ||
Quy chế dòng | ± 1 | % | Vin = 36 ~ 72V, Io = 0 ~ 23A | ||
Quy định tải | ± 1 | % | Vin = 36 ~ 72V, Io = 0 ~ 23A | ||
Nhìn chung điện áp đầu ra | ± 1 | % | Vin = 36 ~ 72V, Io = 0 ~ 23A | ||
Tiếng ồn (Peak-to-Peak) | 120 | 250 | mV | Băng thông 20 MHz. đầu ra với 10uF tụ điện và 0.1uF tụ gốm tại đánh giá đầy đủ hiện tại. | |
Đầu ra tối đa Cap. | 1000 | 3300 | 6000 | μF | 2000uF khuyên khi Ta≤-5 ℃ |
Điện áp đầu ra Trim | 22 | 32 | Vdc | đầu vào danh định; hết chỗ; 25 ° C |
Đặc điểm đáp ứng động
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Thay đổi ở đầu ra hiện tại (Di / dt = 0.1A / chúng tôi) | 850 | mV | di / dt = 0.1A / chúng tôi, Io = 25% -50% -25% Ioutmax hoặc 50% đến 75% đến 50% Iout tối đa | ||
Cài đặt thời gian | 400 | uS | Để trong vòng 1% Vout nom. | ||
vượt qua điện áp đầu ra | 5 | % |
Đặc điểm chức năng
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
chuyển đổi Tần số | 240 | 255 | 270 | KHz | |
Điện áp đầu ra Trim | 32 | Vdc | Trim Up, Trim Pin to (+) Vout. | ||
22 | Vdc | Cắt Down, Trim Pin to (-) Vout. | |||
Kích hoạt tính năng Nguồn hiện tại | 5 | mA | |||
Kích hoạt tính (On - Tắt Control) tích cực logic | 3.5 | 15 | Vdc | On-Control, cao logic hoặc nổi | |
-0.3 | 1.5 | Vdc | Tắt-Control, Logic thấp | ||
cung cấp năng lượng phụ trợ | số 8 | 15 | Vdc | current≤25mA nguồn liên tục | |
Làm việc phát hiện tình trạng (IOG) | trở kháng thấp khi module được ok, trở kháng cao khi mô-đun không | ||||
Dưới áp Lockout | 32.0 | 35,9 | Vdc | Rẽ - Trên ngưỡng | |
31,0 | 35,0 | Vdc | Rẽ - Tắt ngưỡng | ||
Over-Load Protection | 110 | 125 | 150 | % | Hiện tại-Mode, Pulse bởi xung Giới hạn hiện tại Threshold, (% Xếp hạng Load) |
Đầu ra quá điện áp sự bảo vệ | 33 | 36 | Vdc | Hiccup Mode, Tự động hồi | |
Over-Nhiệt độ bảo vệ | 100 | 105 | 110 | ℃ | Tự động Phục hồi, Basepalte Nhiệt độ |
10 | ℃ | trễ |
Đặc Isolation
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Điện áp cách ly | 1500 | Vdc | Input Output, current≤1mA rò rỉ | ||
1000 | Vdc | Đầu vào cho tấm Base, current≤1mA rò rỉ | |||
500 | Vdc | Đầu ra cho tấm Base, current≤1mA rò rỉ | |||
Kháng Isolation | 10 | MΩ | Tại 500VDC để kiểm tra nó khi áp suất khí quyển và RH là 90% | ||
Cách ly dung | 1000 | pF |
Đặc điểm chung
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Cân nặng | 200 | g | |||
MTBF | 250.000 | giờ |
Đặc điểm môi trường
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Nhiệt độ hoạt động | -40 | 85 | ℃ | Mở rộng, nhiệt độ cơ sở palte | |
nhiệt độ bảo quản | -55 | 115 | ℃ | ở xung quanh | |
Độ ẩm | 20 | 90 | % RH |
Outline Cơ
pin Chỉ định
Pin số | Tên | Chức năng |
1 | Vin (-) | điện áp đầu vào tiêu cực |
2 | Vin (+) | điện áp đầu vào tích cực |
3 | ON / OFF- | Negative Kích hoạt tính năng kiểm soát |
4 | ON / OFF + | Tích cực Enable kiểm soát |
5 | Vout + | điện áp đầu ra tích cực |
6 | Vout- | điện áp đầu ra tiêu cực |
7 | S- | Negative cảm giác từ xa. SENSE (-) phải kết nối với Vout (-) |
số 8 | S + | Tích cực ý nghĩa từ xa. SENSE (+) phải kết nối với Vout (+) |
9 | TRIM | Đầu ra điện áp trim. Để lại pin TRIM mở cho điện áp đầu ra danh định. |
10 | PC | chia sẻ hiện tại |
11 | IOG | Làm việc phát hiện tình trạng |
12 | AUX | cung cấp năng lượng phụ trợ |
