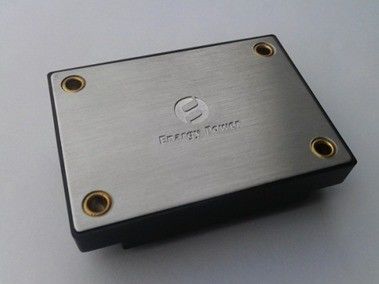

Industrial Power Supply 50W Output 24V / 2.08A XX50-12S24-PEC
Các tính năng chính
Công suất ra: 50W
phạm vi đầu vào rộng: 9-18VDC
hiệu suất chuyển đổi cao: lên đến 87%
quy định dòng ± 0.02%
Tải quy định để ± 0.02%
tần số hoạt động cố định
Cách ly điện áp: 1,500V
Enable (Bật / Tắt) Kiểm soát
Đầu vào điện áp dưới lock-out
điện áp đầu ra cắt: ± 8% Vout
Tổng quan về sản phẩm
Những chuyển đổi module DC-DC sử dụng công nghệ xử lý năng lượng, kiểm soát và đóng gói tiên tiến để cung cấp hiệu suất, tính linh hoạt, độ tin cậy và hiệu quả chi phí của một thành phần năng lượng trưởng thành. chuyển đổi tần số cao cung cấp mật độ năng lượng cao với tiếng ồn thấp và hiệu quả cao.
Đặc Electric
đặc tính điện áp dụng trong phạm vi hoạt động đầy đủ của điện áp đầu vào, đầu ra tải và nhiệt độ tấm cơ sở, trừ khi có quy định khác. Tất cả các nhiệt độ tham khảo nhiệt độ hoạt động tại các trung tâm của tấm cơ sở.
Xếp hạng tối đa tuyệt đối
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Điện áp đầu vào | 22 | Vdc | Liên tục, không điều hành | ||
20 | Vdc | Liên tục, điều hành | |||
22 | Vdc | Hoạt động bảo vệ tạm thời, <100ms | |||
điện áp cách ly | 2000 | Vdc | Đầu vào đến đầu ra | ||
Nhiệt độ hoạt động | -40 | 100 | ℃ | nhiệt độ baseplate | |
nhiệt độ bảo quản | -55 | 115 | ℃ |
Đặc điểm đầu vào
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Dải điện áp đầu vào | 9 | 12 | 18 | Vdc | |
Bắt đầu dải điện áp | 10 | 12 | 18 | Vdc | |
Dưới áp Lockout | 8,5 | 8.9 | Vdc | Rẽ - Trên ngưỡng cửa, nửa tải | |
7,5 | 8.0 | Vdc | Rẽ - Tắt ngưỡng, nửa tải | ||
Hiện tại đầu vào tối đa | 7 | Một | Đầy tải, Min. đầu vào | ||
hiệu quả | 87 | % | đầu vào danh định; hết chỗ | ||
Đề nghị Điện dung đầu vào bên ngoài | 100 | UF | ESR 0.1-0.2Ω tiêu biểu |
Đặc sản
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Điện áp đầu ra Set điểm | 23,76 | 124.00 | 24,24 | Vdc | đầu vào danh định; nửa tải |
Output Phạm vi điện áp | 23,52 | 24.00 | 24.48 | Vdc | |
Output Phạm vi hiện tại | 0.1 | 2,08 | Một | ||
Quy chế dòng | ± 0.02 | ± 1 | % | dòng thấp đến dòng cao; hết chỗ | |
Quy định tải | ± 0.02 | ± 1 | % | Không tải đến đầy tải; đầu vào danh định | |
Quy chế nhiệt độ | ± 0.02 | % / ° C | Trong phạm vi nhiệt độ hoạt động | ||
giới hạn hiện tại | 2.3 | Một | Điện áp đầu ra 90% danh nghĩa | ||
Ngắn mạch hiện tại | 5 | Một | |||
Ripple (RMS) | 50 | mV | đầu vào danh định; hết chỗ; băng thông 20 MHz | ||
Tiếng ồn (Peak-to-Peak) | 240 | mV | |||
Đầu ra tối đa Cap. | 1800 | μF | Hết chỗ |
Đặc điểm đáp ứng động
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Thay đổi ở đầu ra hiện tại (Di / dt = 0.1A / chúng tôi) | 960 | mV | 50% đến 75% đến 50% Iout tối đa | ||
Thay đổi ở đầu ra hiện tại (Di / dt = 2.5A / chúng tôi) | 960 | mV | 50% đến 75% đến 50% Iout tối đa | ||
Cài đặt thời gian | 300 | uS | Để trong vòng 1% Vout nom. | ||
Turn-trên chậm trễ Thời gian | 50 | Cô | Hết chỗ; Vin để Vout = 90% nom | ||
vượt qua điện áp đầu ra | 5 | % |
Đặc điểm chức năng
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
chuyển đổi Tần số | 180 | 200 | 230 | KHz | |
Điện áp đầu ra Trim | 10 | % | Trim Up, Trim Pin to (+) Vout. | ||
số 8 | % | Cắt Down, Trim Pin to Com, | |||
Kích hoạt tính năng Nguồn hiện tại | 1 | mA | |||
Kích hoạt tính (On - Tắt Control) tích cực logic | 1 | 15 | Vdc | On-Control, cao logic hoặc nổi | |
-0.5 | 0.3 | Vdc | Tắt-Control, Logic thấp | ||
Over-Power Protection | 110 | % | |||
Ngắn - Bảo vệ mạch | 65 | mΩ | Loại: Hiccup Mode, Auto Recovery, ngắn mạch kháng |
Đặc Isolation
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Điện áp cách ly | 1.500 | Vdc | Input Output, 1mA | ||
1500 | Vdc | Input baseplate, 1mA | |||
500 | Vdc | Đầu ra cho baseplate, 1mA | |||
Kháng Isolation | 100 | MΩ | Tại 500VDC để kiểm tra nó khi áp suất khí quyển và RH là 90% | ||
Cách ly dung | 1000 | pF |
Đặc điểm môi trường
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Nhiệt độ hoạt động | -40 | +100 | ℃ | Mở rộng, nhiệt độ baseplate | |
nhiệt độ bảo quản | -55 | 115 | ℃ | ở xung quanh | |
Hệ số nhiệt độ | ± 0.02 | % / ℃ | |||
Độ ẩm | 20 | 95 | % RH | Độ ẩm tương đối, không - ngưng tụ |
Outline Cơ
Ghi chú:
1. Tất cả các chân là 0.040 "(1.02mm) dia.
2. Dung sai: x.xx ± 0,02 (xx ± 0.5mm).
x.xxx ± 0.010 trong. (x.xx ± 0.25mm)
pin Chỉ định
Pin số | Tên | Chức năng |
1 | cho phép | TTL đầu vào để chuyển đổi và tắt, tham chiếu đến Vin (-), với nội kéo lên. |
2 | Vin (-) | điện áp đầu vào tiêu cực |
3 | Vin (+) | điện áp đầu vào tích cực |
4 | Vout (+) | điện áp đầu ra tích cực |
5 | com | điện áp đầu ra tiêu cực |
6 | tỉa | Đầu ra điện áp trim. Để lại pin TRIM mở cho điện áp đầu ra danh định. |
